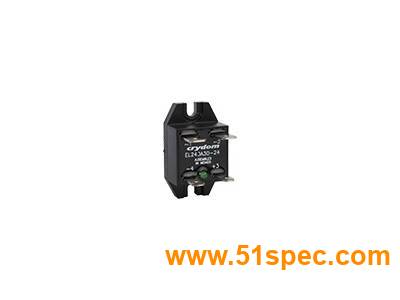

EL 系列交流輸出固態繼電器采用緊湊型設計，外殼尺寸 21mm x 35mm，額定電流最高為 30 安培。這些緊湊型 SSR 配有一個預安裝導熱墊片、LED 輸入狀態指示燈、可選的內置過電壓保護，通過了 C-UL-US 和 TUV 認證并符合 CE 標準。
EL 系列的機械設計包括快速連接終端和一個創新型 90° 彎曲終端選件，非常適用于垂直空間有限的應用。
EL 系列的其他功能部件：
電壓為 24-280 VAC 時，負載額定電流為 5 至 30 安培
背靠背 SCR 輸出，低關態漏電電流
靈活的 5、12 和 24 VDC 控制電壓選件
過零或瞬時導通輸出
針對應用需求開發的的具有最小250CTI等級（PLC2）的塑料外殼

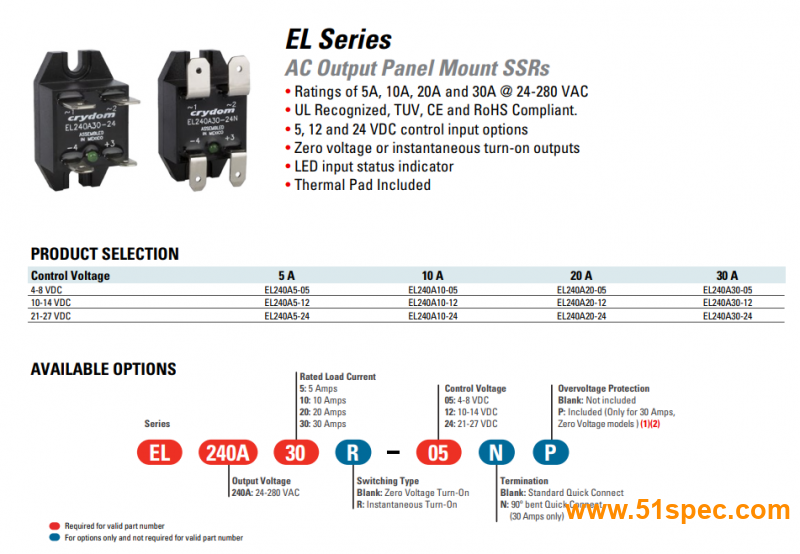

| 零件編號 | 控制電壓 | 最大負載電流 | 線電壓范圍 | LED指示燈 | 安裝 |
|---|---|---|---|---|---|
| EL240A10-05 | 4-8 VDC | 10 A | 24-280 VAC | Input Status | Panel |
| EL240A10-12 | 10-14 VDC | 10 A | 24-280 VAC | Input Status | Panel |
| EL240A10-24 | 21-27 VDC | 10 A | 24-280 VAC | Input Status | Panel |
| EL240A10R-05 | 4-8 VDC | 10 A | 24-280 VAC | Input Status | Panel |
| EL240A10R-12 | 10-14 VDC | 10 A | 24-280 VAC | Input Status | Panel |
| EL240A10R-24 | 21-27 VDC | 10 A | 24-280 VAC | Input Status | Panel |
| EL240A20-05 | 4-8 VDC | 20 A | 24-280 VAC | Input Status | Panel |
| EL240A20-12 | 10-14 VDC | 20 A | 24-280 VAC | Input Status | Panel |
| EL240A20-24 | 21-27 VDC | 20 A | 24-280 VAC | Input Status | Panel |
| EL240A20R-05 | 4-8 VDC | 20 A | 24-280 VAC | Input Status | Panel |
| 安裝方式 | |
|---|---|
| 觸點型式 | |
| 控制輸入 | |
| 負載電壓 | |
| 負載電流 | |
| 觸發方式 | |
| 導通壓降 | |
| 導通時間 | |
| 關斷時間 | |
| 斷態漏電流 | |
| 熱阻系數 | |
| 絕緣耐壓 | |
| 防護等級 | |
| 工作溫度 | |
| 產品重量 | |
| 產品認證 |
