見下圖。

檢測原理

下圖b所示是PNP型三極管，兩個PN結負極相連。黑表筆接基極，紅表筆分別接其它兩個引腳后，表內電壓給兩個PN結加反向偏置電壓，兩個PN結反向電阻大小一致，這樣可以確定是PNP三極管。

萬用表檢測三極管引腳的方法

測量方法如下。

分辨NPN型三極管集電極和發射極引腳的原理如下。

如果紅黑表筆接反，三極管沒有正常的直流電壓，無集電極電流，三極管內阻不會下降，表針不會偏轉，這樣就可以確定發射極和集電極。

萬用表測量NPN型三極管。

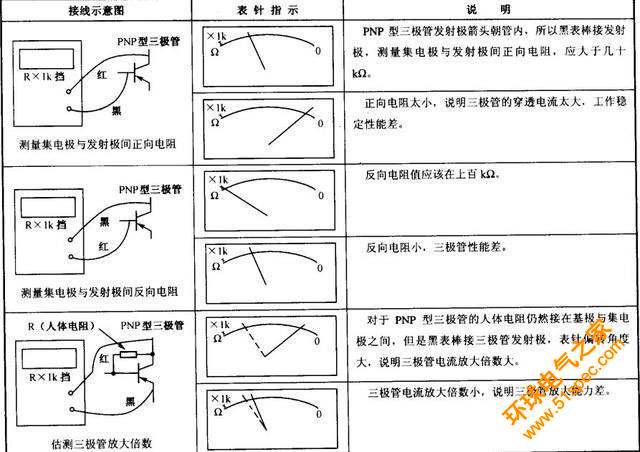

萬用表測量PNP型三極管

來源：網絡
