作者： TI 技術應用工程師 張彥
CC2640 R2是一款面向 Bluetooth Smart 應用的低功耗無線 MCU。該芯片運行TI的BLE協議棧，并支持OAD（Over the Air Download）空中固件升級功能，此空中固件升級功能就是利用Android或者iOS的產品對應app通過BLE對CC2640R2的產品進行固件升級。同時，TI其實提供了Anroid和iOS的源碼對其支持：http://www.ti.com/tool/SENSORTAG-SW?keyMatch=sensortag&tisearch=Search-EN-Everything。這部分的源碼是基于TI的SensorTag硬件進行開發的，包含了很多內容，對于客戶來說，基本上不適合直接拿去使用，但是其中的OAD部分代碼，卻是可以通用的。但是對于客戶的iOS或者Android app工程師來說，往往對BLE協議不熟，那就更不用說TI的OAD協議了，所以即使提供了源碼，客戶在這一部分開發起來還是很困難。本文就針對這一點，針對app開發過程中對OAD功能做一個流程和代碼解讀，用以幫助客戶更方便完成此功能開發。
首先，第一步是從上面的鏈接下載到最新的android和iOS源碼，上述鏈接最終會指引到github的下載地址。
有了源碼之后，我們就可以解讀了。
從app的角度上來看TI的OAD協議，大致是這樣的：
App連接上設備之后，就能發現OAD的service和characteristics（服務和特征值）：
服務的UUID：0xFFC0，對應的128bit UUID：
F000FFC0-0451-4000-B000-000000000000
服務下面有兩個主要特征值：（其他特征值可以暫且忽略）
OAD Image Identify，UUID：0xFFC1；OAD Image Block，UUID：0xFFC2，對應的128bit UUID：
– OAD Image Identify F000FFC1-0451-4000-B000-000000000000，用于交互確認固件版本信息。
– OAD Image Block F000FFC2-0451-4000-B000-000000000000，用于傳送新的固件。
固件更新的所有操作都是對上面這兩個特征值進行操作。

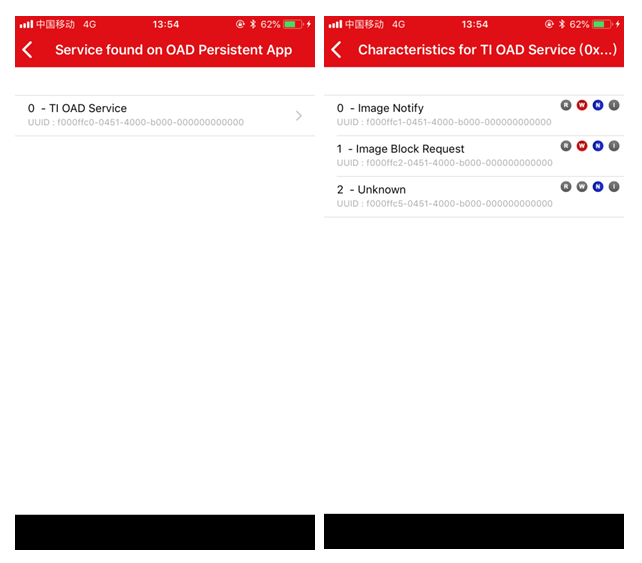

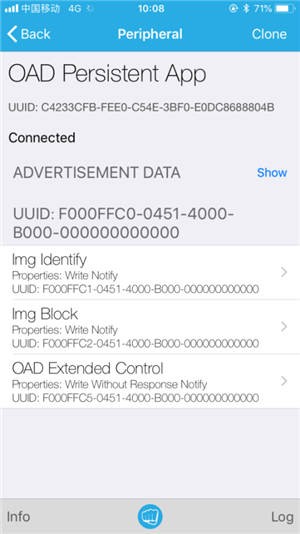

用TI的SensorTag app可以看到：
用第三方app比如light blue也能看到，安卓手機的情況也是一樣。
在TI提供的示例代碼中，在Android中，客戶唯一要用到的文件其實就是FwUpdateActivity_CC26xx.java，所有的OAD流程基本全部都在這里。另外有一個相關的文件BluetoothLeService.java，這個是TI的SensorTag App封裝的BLE相關API接口集合，主要用于一些特征值的操作，比如write，read等，OAD用到的主要就是write，通過write來神奇地實現各種流程。在iOS源碼中，流程相關的主要是BLETIOAD2Profile.m（注意，另外一個BLETIOADProfile.m，這是針對舊版的CC254x的，和CC26xx略有不同，這里不做討論，有興趣可以自己去看），基本就在這里，另外對應也有一個BLE相關接口集合BLEUtility.m。
第一步
從app來講，開始OAD的第一步就是先使能上面兩個特征值的notification功能。
簡單來說就是調用android或者iOS提供的現有API，分分鐘完成。（藍牙協議上來說就是往這兩個特征值的CCC句柄上寫01:00，我們這里盡量不討論具體藍牙協議，從簡考慮，有興趣的人可以自己去研究一下）。
對應到代碼里，
Android在FwUpdateActivity_CC26xx.java中，新的固件文件裝載到手機內存后：public void onLoad(View v)中調用：
mLeService.setCharacteristicNotification(mCharIdentify, true);
和
mLeService.setCharacteristicNotification(mCharBlock, true);
實際上可以根據客戶真實代碼在適當位置加上面兩個函數就行，這樣第一步其實就完成了。
*更多說明：
上面兩個函數，其實就是BluetoothLeService.java中的API，最終追蹤下去的話是調用Android SDK 的BLE API來使能notification：
mBluetoothGatt.setCharacteristicNotification(request.characteristic, request.notifyenable)
其實我們也可以直接調用這個來實現上面的功能。
iOS在BLETIOAD2Profile.m里的-(void) configureProfile 函數里調用：
CBUUID *sUUID = [CBUUID UUIDWithString:TI_OAD_SERVICE];
CBUUID *cUUID = [CBUUID UUIDWithString:TI_OAD_IMAGE_NOTIFY];
[BLEUtility setNotificationForCharacteristic:self.d.p sCBUUID:sUUID cCBUUID:cUUID enable:YES];
cUUID = [CBUUID UUIDWithString:TI_OAD_IMAGE_BLOCK_REQUEST];
if (self.notifications)[BLEUtility setNotificationForCharacteristic:self.d.p sCBUUID:sUUID cCBUUID:cUUID enable:YES];
注意，iOS代碼里面OAD Image Identify和OAD Image Block對應的是TI_OAD_IMAGE_NOTIFY和TI_OAD_IMAGE_BLOCK_REQUEST。同樣，在iOS里適當位置調用這個函數就行。
*更多說明：
對于iOS TI給出的源碼，是BLEUtility.m中封裝了Apple的BLE API來使能notification:
- (void)setNotifyValue:(BOOL)enabled forCharacteristic:(CBCharacteristic *)characteristic;
一樣，我們也可以直接調用這個來實現上面的功能。

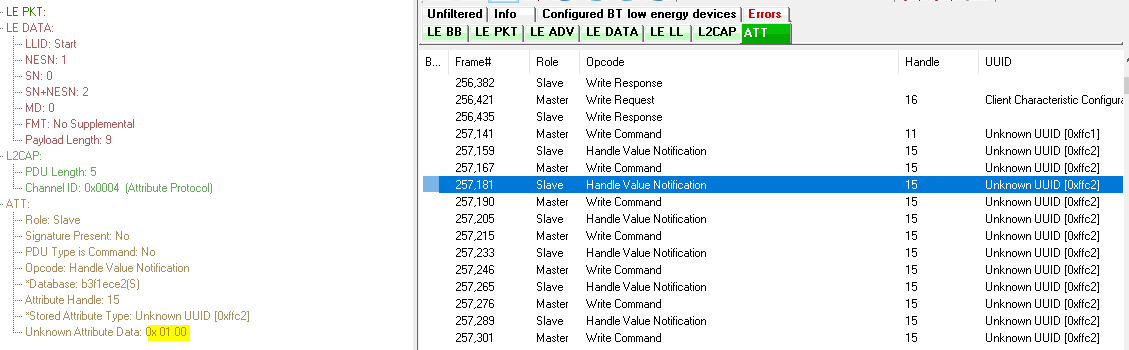

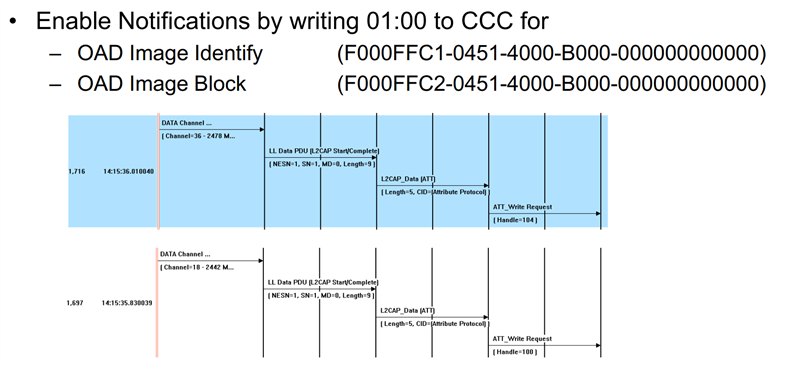

空中sniffer抓包看的話，就能看到這兩個使能notification的流程：
第二步
從app角度來講，第二步就是要把新固件的版本信息從手機傳送到外設上，讓外設進行判斷是否要升級。
這一步就要用到OAD Image Identify，這個特征值在整個OAD過程中只會用到一次，就是在這里。
體現在代碼里，
Android：還是在FwUpdateActivity_CC26xx.java中，在打開新固件文件的時候：
private boolean loadFile(String filepath, boolean isAsset) {
順便創建要發送的16個字節image header結構：
mFileImgHdr = new ImgHdr(mFileBuffer,readLen);
這個構造函數就會把image header部分給組織好放到16字節的一個buffer中去，用以接下來發送給設備。這個類的定義也在FwUpdateActivity_CC26xx.java中：
private class ImgHdr {
……
ImgHdr(byte[] buf, int fileLen) {
this.len = (fileLen / (16 / 4));
this.ver = 0;
this.uid[0] = this.uid[1] = this.uid[2] = this.uid[3] = 'E';
this.addr = 0;
this.imgType = 1; //EFL_OAD_IMG_TYPE_APP
this.crc0 = calcImageCRC((int)0,buf);
crc1 = (short)0xFFFF;
……
}
可以看到構造函數里面，雖然有讀取到的實際固件文件的image header作為輸入?yún)?shù)，但我們實際的代碼里面為了演示，只是寫死了一些內容。這里可以根據實際情況修改一下，根據前面提到的16字節header的順序來就行，比如：
private class ImgHdr {
……
ImgHdr(byte[] buf, int fileLen) {
this.len = (fileLen / (16 / 4));
this.ver = buf[5];
this.ver = (this.ver << 8) | buf[4];
this.uid[0] = buf[8];this.uid[1] = buf[9];
this.uid[2] = buf[10]; this.uid[3] = buf[11];
this.addr = buf[13];
this.addr = (this.addr << 8) | buf[12];
this.imgType = buf[14];//EFL_OAD_IMG_TYPE_APP
this.crc0 = calcImageCRC((int)0,buf);
crc1 = (short)0xFFFF;
……
}
這樣就基本能拿到實際的真實數據了。
iOS：就很簡單了，直接把新固件文件開始的16字節header復制到代碼里就可以了，還是在BLETIOAD2Profile.m里，在-(void) uploadImage 函數中：
img_hdr_t2 imgHeader;
uint32_t pages = ((uint32_t)self.imageFile.length / 4096);
//做個CRC校驗，放到image header中去，同時把image header的16字節內容補完整。
[self calcImageInfo:0 pages:pages imageHeader:&imgHeader buf:imageFileData];
memcpy(requestData, &imgHeader, 16);
需要注意的是iOS給的源碼里面，image header內容的補充是在crc校驗函數里面一并完成的：-(void) calcImageInfo里：
imageHeader buf:(uint8_t *)buf {
imageHeader->len = (pages * FLASH_PAGE_SIZE) / (OAD_BLOCK_SIZE / FLASH_WORD_SIZE);
imageHeader->ver = 0;
imageHeader->uid[0] = imageHeader->uid[1] = imageHeader->uid[2] = imageHeader->uid[3] = 'E';
imageHeader->addr = (firstpage * FLASH_PAGE_SIZE) / (OAD_BLOCK_SIZE / FLASH_WORD_SIZE);
imageHeader->imgType = EFL_OAD_IMG_TYPE_APP;
imageHeader->res[0] = 0xff;
imageHeader->crc0 = [self calcImageCRC:firstpage imageHeader:imageHeader buf:buf];
imageHeader->crc1 = 0xffff;
}
這樣iOS這里也得到完整的image header信息了。
體現在代碼里，
Android，還是在FwUpdateActivity_CC26xx.java中，開始流程函數：
private void startProgramming() {
獲取image identify(其實就是image header)：
mCharIdentify.setValue(mFileImgHdr.getRequest());
并通過BLE的write characteristic動作從app發送到設備端：
mLeService.writeCharacteristic(mCharIdentify);
*更多說明：
上面write characteristic函數其實就是BluetoothLeService.java中的API，最終追蹤下去的話是調用Android SDK 的BLE API來進行BLE的write command操作：
mBluetoothGatt.writeCharacteristic(request.characteristic);
其實我們也可以直接調用這個來實現上面的功能。
iOS代碼中，在BLETIOAD2Profile.m里，還是在-(void) uploadImage 函數里：
CBUUID *cUUID = [CBUUID UUIDWithString:TI_OAD_IMAGE_NOTIFY];
[BLEUtility writeNoResponseCharacteristic:self.d.p sCBUUID:sUUID cCBUUID:cUUID data:[NSData dataWithBytes:requestData length:16]];
通過 write characteristic來把image header發送到設備端。
*更多說明：
這個的write函數，其實也是在BLEUtility.m里面封裝了Apple的BLE標準API：
- (void)writevalue:(NSData *)data forCharacteristic:(CBCharacteristic *)characteristic type:(CBCharacteristicWriteType)type;
我們也可以直接調用這個來實現上面的功能。

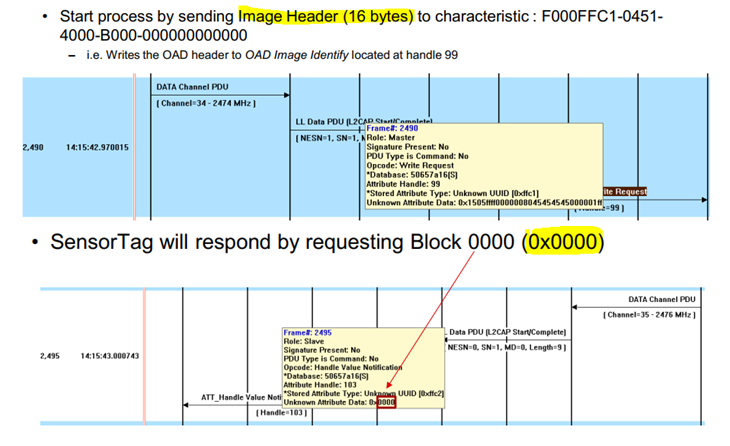

空中sniffer抓包能看到write command發送image header：
空中sniffer抓包，其中標黃的部分就是設備回復自身版本號，表示拒絕此次固件升級：
如果發現image header中的版本號確實比自己本身的固件版本號要新，那么就同意這次固件更新，會在OAD Image Block這個特征值的notification (這里notification是在前面第一步使能)上回復0x0000，表示準備接受序列號第0個固件內容包。注意實在OAD Image Block這個特征值上，不是OAD Image Identify這個特征值上，OAD Image Identify這個特征值的使命在前面已經完成，后面不會再使用。
從sniffer看就會看到0x0000從外設發回手機：
總結下來第二步，就是app要在OAD Image Identify特征值上發送新固件的image header到設備端，然后設備端進行判斷是否要接收新的固件進行升級，如果要升級，則在OAD Image Block特征值上向手機回復0x0000，不然回復自己目前的固件版本號表示拒絕更新。總結起來就是下面的兩個流程圖：
第三步
這一步從app來講就是按照順序發送固件內容了。
手機在OAD Image Block特征值上收到0x0000之后就代表設備端愿意接收新固件，并且意思是對方準備好接收第0個固件包。每個固件包的內容長度是16個字節，并且需要在頭部放上兩個字節的序列號，序列號從0x0000開始累加，一直到最后一個固件包。
*注意這個序列號是小端在前的，所以后面是0x0100，0x0200，0x0300，0x0400，…，0xFF00，0x0001，0x0101，0x0201，…這樣累加上去。
從空中sniffer上看，很容易就能看到整個流程的交互：
首先是手機發送第0包的固件內容，通過BLE的Write方式在OAD Image Block特征值上發送，固件block內容是16個字節，注意下圖標黃的頭兩個字節，是固件包序列號，第0包是0x0000，所以包的總長是16+2=18個字節。
那么設備收到APP發送過去的第0包固件后，回復請求下一個固件包，通過Notification的方式在OAD Image Block特征值上回復0x0100：
APP收到設備發回的0x0100，就知道對方已經等待接收下一包固件，于是就發送下一包0x0100的固件包，以此類推，一直到固件發送結束。
具體到代碼里，
在Android中，就是在programBlock()函數里，這里我們只關注核心部分：
private void programBlock() {
…
…
省略前面邏輯相關代碼，工程里面很容易看懂。
// Prepare block
首先自然是包序列號，buffer的頭兩個字節：
mOadBuffer[0] = Conversion.loUint16(mProgInfo.iBlocks);
mOadBuffer[1] = Conversion.hiUint16(mProgInfo.iBlocks);
然后是16個字節的固件block包內容：
System.arraycopy(mFileBuffer, mProgInfo.iBytes, mOadBuffer, 2, OAD_BLOCK_SIZE);
// Send block
接著把這18個字節通過write方式在OAD Image Block特征值上發送:
mCharBlock.setValue(mOadBuffer);
boolean success = mLeService.writeCharacteristicNonBlock(mCharBlock);
如果發送成功，那么就順移相關的包序列號還有固件文件中的位移標志：
if (success) {
// Update stats
packetsSent++;
mProgInfo.iBlocks++;
mProgInfo.iBytes += OAD_BLOCK_SIZE;
mProgressBar.setProgress((mProgInfo.iBlocks * 100) / mProgInfo.nBlocks);
如果最后一個固件block成功完成，那么就恭喜，OAD順利成功！
if (mProgInfo.iBlocks == mProgInfo.nBlocks) {
…
b.setTitle("Programming finished");
b.setPositiveButton("OK",null);
alertDialog d = b.create();
d.show();
mProgramming = false;
mLog.append("Programming finished at block " + (mProgInfo.iBlocks + 1) + "");
}
} else {
mProgramming = false;
msg = "GATT writeCharacteristic failed";
}
…
…
}
*更多說明：
上面boolean success = mLeService.writeCharacteristicNonBlock(mCharBlock);這個函數，其實就是BluetoothLeService.java中的API，最終追蹤下去的話是調用Android SDK 的BLE API來實現的：mBluetoothGatt.writeCharacteristic(request.characteristic);
iOS的代碼里，體現在BLETIOAD2Profile.m里的-(void) sendonePacket 函數，只看核心部分，和Android很像的，因為流程一樣：
-(void) sendonePacket {
…
…
//Prepare Block
首先自然是包序列號，buffer的頭兩個字節：
uint8_t requestData[2 + OAD_BLOCK_SIZE];
requestData[0] = LO_UINT16(self.iBlocks);
requestData[1] = HI_UINT16(self.iBlocks);
然后是16個字節的固件block包內容：
memcpy(&requestData[2] , &imageFileData[self.iBytes], OAD_BLOCK_SIZE);
CBUUID *sUUID = [CBUUID UUIDWithString:TI_OAD_SERVICE];
CBUUID *cUUID = [CBUUID UUIDWithString:TI_OAD_IMAGE_BLOCK_REQUEST];
接著把這18個字節通過write方式在OAD Image Block特征值上發送:
[BLEUtility writeNoResponseCharacteristic:self.d.p sCBUUID:sUUID cCBUUID:cUUID data:[NSData dataWithBytes:requestData length:2 + OAD_BLOCK_SIZE]];
如果發送成功，那么就順移相關的包序列號還有固件文件中的位移標志：
dataWithBytes:requestData length:2 + OAD_BLOCK_SIZE]);
self.sndDataCount ++;
self.iBlocks++;
self.iBytes += OAD_BLOCK_SIZE;
self.sentPackets++;
如果最后一個固件block成功完成，那么就恭喜，OAD順利成功！
if(self.iBlocks == self.nBlocks) {
self.inProgramming = NO;
[self.oadDelegate didFinishUploading];
return;
}
流程和Android完全一樣，我連注釋都直接復制過來了J。
這樣就是完整的OAD流程了。總結就是分三步走：使能OAD Image Identify和OAD Image Block 的notification，在OAD Image Identify上發送新固件版本（image header）進行確認，最后在OAD Image Block上按順序把固件發送完，結束。
