云脈沖科技USB_DAQ V1.5labview零基礎入門教學套件

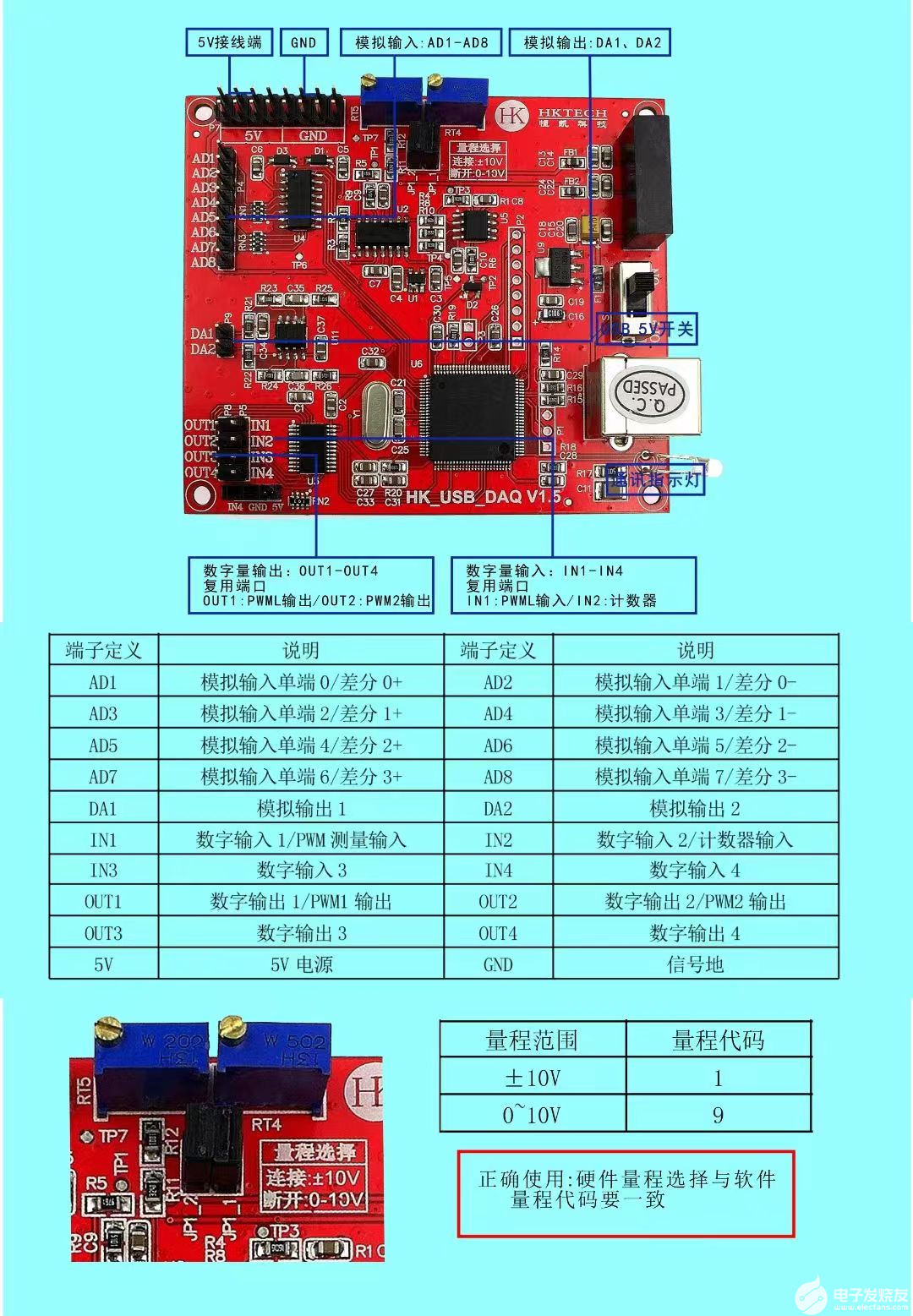

多功能數據采集卡：
12位分辨率，100K采樣頻率，最大量程±10V多量程可選擇，8路單端AD(AI)模擬輸入，2路DA(AO)模擬輸出，1路PWM輸入，2路PWM輸出，1路計數器輸入，4路IN(DI)數字量輸入，4路OUT(DO)數字量輸出

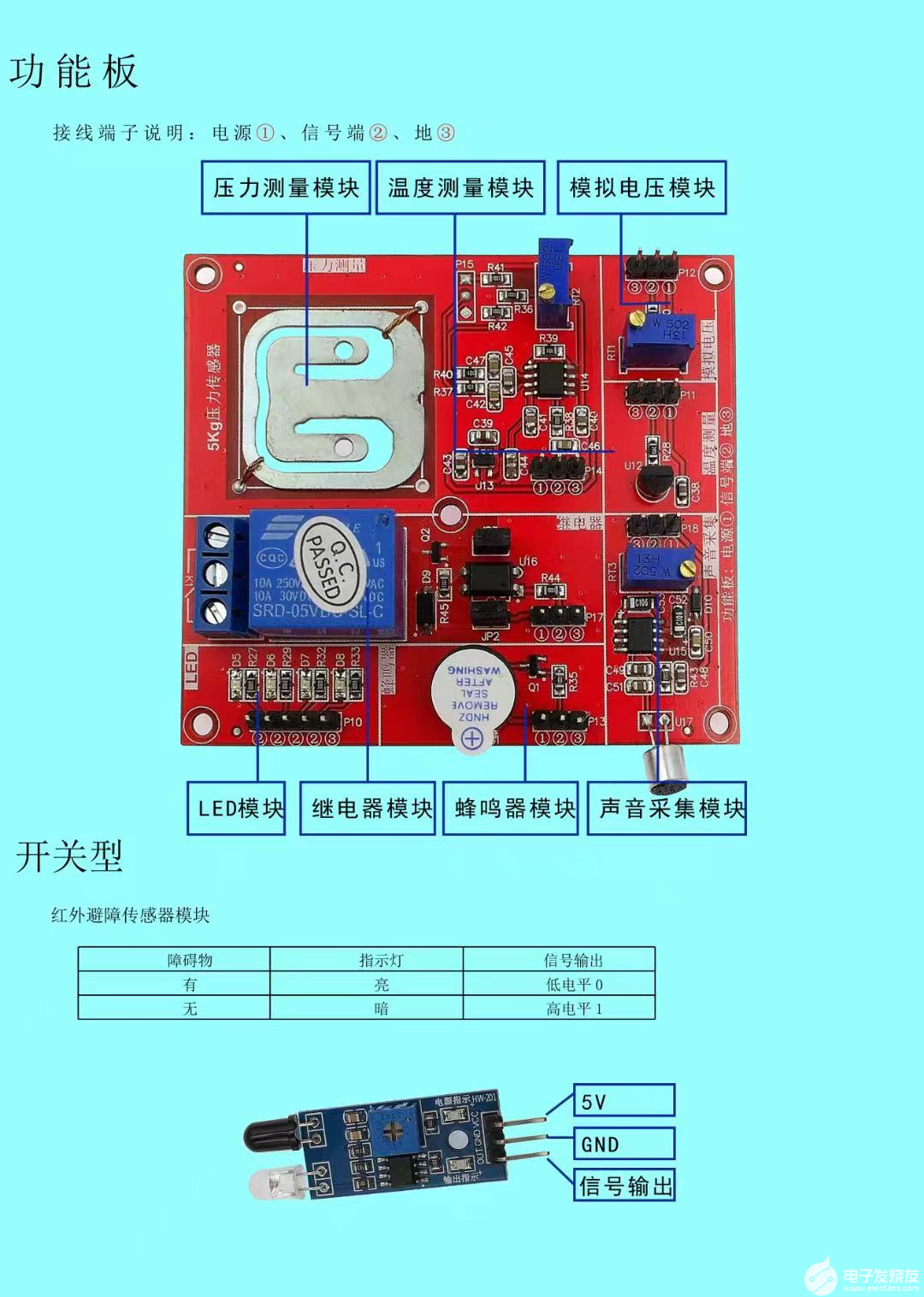

多功能實驗板：
壓力測量模塊，模擬電壓模塊 ，蜂鳴器模塊，溫度測量模塊，聲音采集模塊，繼電器模塊 ，指示燈模塊
開關型紅外避障傳感器模塊
配套收納盒，Labview實驗課程教材，視頻學習資料包

labview零基礎入門教學套件 共17課程
第一講介紹
①開發套件功能介紹、驅動的安裝
②熟悉LabVIEW的基本編程及l(fā)abview的特點

第二講LED燈①點亮一個LED
發光二極管導通原理、庫函數調用、vi順序結構②LED閃爍
板卡的執行過程、while循環、條件結構、反饋結點③LED開關控制
四個開關分別控制LED亮滅、事件結構，控件屬性標簽的修改④流水燈
For循環、探針的使用、數據類型布爾應用

第三講模擬電壓采集
①模擬電壓采集顯示
電路講解，單通道單次采集函數應用，對齊排序等小工具的使用，控件的不同顯示風格②優化采集報警設置
界面控件的美化、添加指示燈和蜂鳴器、蜂鳴器的驅動電路

第四講開關型傳感器
DIN開關量輸入函數調用，控件屬性顯示格式轉換，邏輯移位函數，布爾與數值的轉換

第五講繼電器①繼電器動作
繼電器的應用、驅動電路及光耦的講解、DOUT輸出函數調用配置②開關控制繼電器
避障模塊控制繼電器通斷綜合實例

第六講溫度測量
溫度傳感器LM35數據手冊分析應用、采集到的傳感器信號后處理、溫度的圖形表示、數學計算的表達式節點應用

第七講壓力測冊
壓力傳感器的分析應用、微弱信號的后級處理、硬件電路各部分的參數配置、上位機對采集到的信號的分析應用顯示、軟硬件校準、壓力表圖與閾值的設置

第八講數據存取
數據類型字符串及它的幾種操作函數的講解、運用及時幫助信息、打開創建文本文檔與文檔路徑位置、應用讀寫文件函數

第九講子函數生成與調用
溫度測量生成子VI采集通道配置、I屬性之接線模式和圖標編輯、子VI連接、整理前面板同屏顯示壓力與溫度

第十講存儲生成數據
數據存取的實際應用、數值與字符串的轉換、定時存入和存入格式設置

第十一講讀取數據波形顯示
數據類型數組及它的幾種操作函數的講解、txt文件的讀取、簇的捆綁與解綁、波形圖的屬性的設置

第十二講選項卡功能
前面板的修飾功能、選項卡功能應用、工具選板功能、插入圖片、字體按鈕等的大小和顏色風格設置

第十三講呼吸燈
PWM輸出函數調用設置、什么是PWM信號、輸入控件的局部變量應用

第十四講聲音采集
單通道連續采集函數的分析應用、麥克硬件電路分析、聲音頻率和頻譜講解、波形圖和頻譜圖的顯示屬性設置

第十五講正弦波輸出①正弦波形生成
不同波形的生成與顯示、選擇按鈕修改風格、波形參數設置②正弦波形輸出
DA輸出函數的調用，波形分析獲取波形成分

第十六講簡易示波器
多通道連續采集函數應用、多通道AD采集的存儲方式、多通道AD信號波形的創建與顯示設置

第十七講生成.exe
以選項卡功能為例生成應用程序與生成安裝程序
