數字鐘實際上是一個對標準頻率（1HZ）進行計數的計數電路。由于計數的起始時間不可能與標準時間（如北京時間）一致，故需要在電路上加一個校時電路，同時標準的1HZ時間信號必須做到準確穩定。通常使用石英晶體振蕩器電路構成數字鐘。

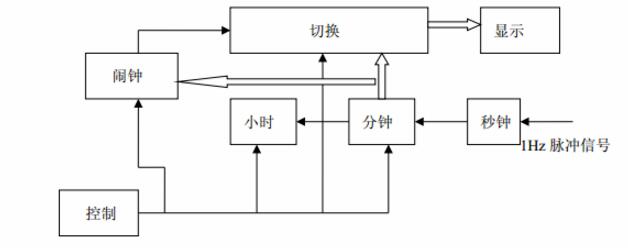

將時鐘信號輸給秒模塊，秒模塊的進位輸給分模塊，分模塊進位輸入給時模塊，切換的時候使用2選1數據選擇器進行切換，電路框圖如下：
該方案的優點是模塊內部簡單，基本不需要額外的電路，但缺點也很明顯，該方案結構不清晰，模塊間關系混亂，模塊外還需使用較多門電路，不利于功能擴充，且使用了異步電路，計數在59的時候，高一級馬上進位，故本次設計不采用此方案。

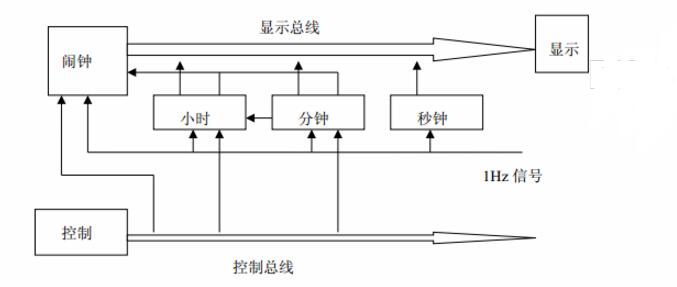

時鐘信號分別加到各個模塊，各個模塊功能相對獨立，框圖如下：
該方案用總線結構，主要功能集中在模塊內部，模塊功能較為獨立，模塊間連線簡單，易于擴展，本次設計采用此方案。

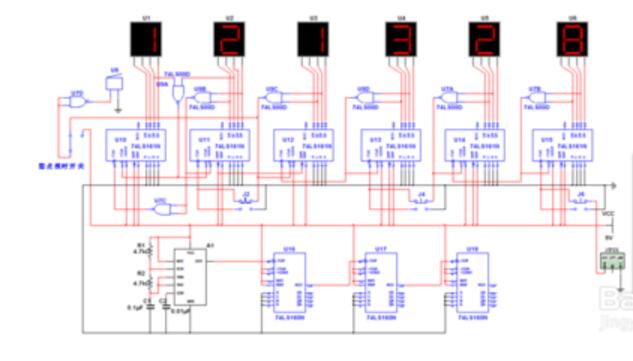

顯示數碼管能夠正常跳動并進位，當整點報時開關打開時，在達到整點是蜂鳴器響；當按下校時開關時，數碼管會跳動加“1”。
用電路元件符號表示電路連接的圖，叫電路圖。電路圖是人們為研究、工程規劃的需要，用物理電學標準化的符號繪制的一種表示各元器件組成及器件關系的原理布局圖。由電路圖可以得知組件間的工作原理，為分析性能、安裝電子、電器產品提供規劃方案。

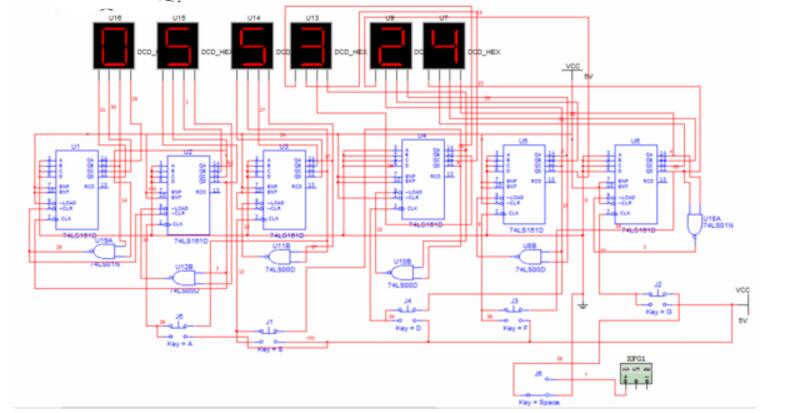

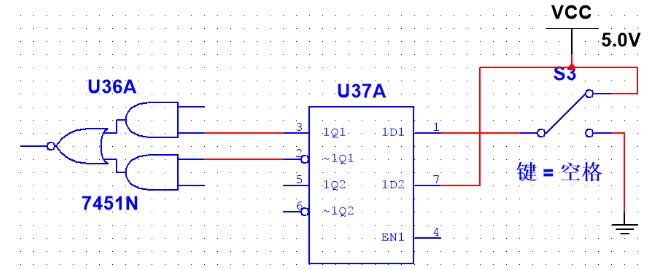

校時電路由兩個相同的模塊構成，分別校正時和分，下面以校正時的校時電路為例來闡述它的電路原理。它主要是由7451與或非門和74LS375四位雙穩態鎖存器兩部分組成的控制電路。開關S1合到1端時，74LS375置1，時脈沖信號通過7451N與或非控制門電路，而秒脈沖信號此時不可通過，數字鐘正常工作；開關S1和到2端時74LS375置0，此時秒脈沖信號通過7451N與或非控制門電路，而正常計時的時脈沖信號卻不能通過，這樣一來，時計數器成為秒計數器實現快速校準。
單片機控制部件由哪幾部分組成答：控制部件是單片機的中樞神經。它包括時鐘電路、復位電路、指令寄存器、譯碼器以及信息傳送部件。單片機控制部件的基本原理是什么答：單片機的控制部件以主振頻率為基準，發出CPU的時序信號，對指令進行譯碼，然后發出各種控制信號，完成一系列定時控制的微操作，用來控制單片機各部分的運行。其中，有一些控制信號線能夠簡化應用系統的外圍控制邏輯。
